電源的起機特性對系統的影響有多少？
對于電源的參數，大家關注比較多的是輸入輸出電壓、輸出功率、電壓精度、電壓調整率等，一般比較少去關注電源的起機參數，如啟動波形、輸出建立時間等。在很多應用場合，忽視電源的起機參數可能會產生很多意想不到的奇怪現象，如系統啟動失敗、數據丟失、產品莫名失效等。
某以太網轉換模塊，原設計方案是用傳統的線性穩壓器LM7805供電，在產品應用過程中，經常出現“上電時轉換模塊不斷復位重啟，不能正常工作”的異常情況，經排查分析，LM7805的起機特性正是罪魁禍首，如下：

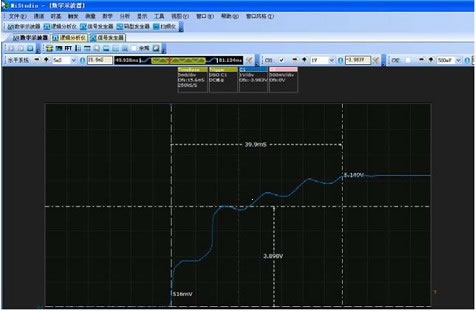

實測LM7805的輸出電壓建立曲線，如圖 1所示，可知輸出電壓的建立時間較長，達39mS，且在電壓上升過程中，輸出電壓會振蕩。
以太網轉換模塊內設有監測輸入電壓的監控電路，LM7805的輸出電壓低于3.2V時，為保戶轉換模塊不在異常情況下工作，會強制模塊復位重啟。如圖 1可知，LM7805輸出電壓的建立過程中，因電壓振蕩，有時電壓會低于3.2V，此時模塊重啟，重啟后重新對電源索取較大的電流，若LM7805能提供過來，則順利啟動，若不能提供，則一直處于重啟狀態，無法正常工作。
確定原因后，用管腳兼容的致遠ZY7805S-1000給以太網轉換模塊供電，實際應用中再沒出現過啟動失敗的情況。

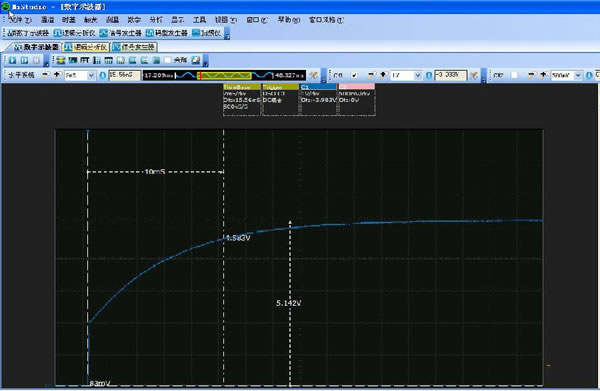

用示波器觀察ZY7805S-1000的啟動波形，如圖2所示，采用ZY7805S-1500供電時，輸出電壓的建立時間只需10mS，電壓上升平穩，無電壓跌落現象，表現出良好的起機性能。
現代電子設備中包含有各種供電要求的IC，很多還是對供電質量要求極高的IC，如高性能CPU、FPGA、DSP等，它們所需的電流越來越大，同時，處理不同的任務時，功耗大為不同，CPU在不同任務間切換時，電源必須能保證在切換過程中，及在各種負載下都能穩定輸出，因此，對供電電源的起機特性、瞬態響應指標有嚴格的要求。在此這些應用領域，ZY78xxS系列跟傳統的LM78xx線性穩壓器相比，都有獨到的優勢。

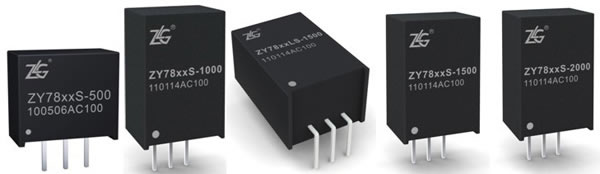

ZY78xxS系列產品，引腳跟傳統LM78xx系列兼容，輸出電流有0.5A、1A、1.5A三個系列，即ZY78xxS-500、ZY78xxS-1000、ZY78xxS-1500、ZY78xxS-2000，其中，“xx”代表輸出電壓，如ZY7812S-1000，表示：輸出電壓12V，輸出電流1000mA。產品示意圖如圖3所示。
產品主要特性如下：
- 輸出精度：典型值±2%；
- 過熱保護：+150℃過熱保護；
- 工作溫度：-40℃～+85℃；
- SIP封裝，國際標準引腳方式，直立或臥放安裝方式；
- 無需外加散熱片；
- 引腳與LM78xx或LM79xx系列兼容；
- 短路保護：可持續短路，自恢復；
- 可接成負電壓輸出；
- 效率高達95%；
- 大電流輸出：0.5A、1A、1.5A、2A；
- 外殼材料阻燃耐熱，符合UL94-V0標準。

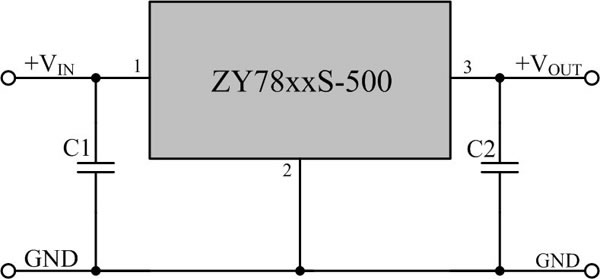

ZY78xxS系列的應用簡單，一般情況下無需外接任何器件即可直接使用，為更進一步改善輸入反射紋波，輸出紋波噪聲，可在輸入、輸出端各加一個電容，以ZY7805S-500為例，如圖4所示。

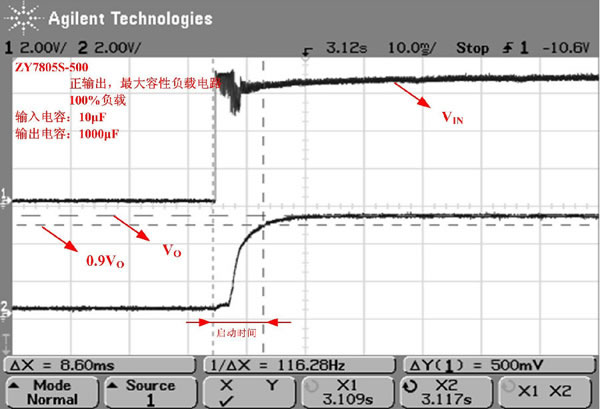

輸出接最大容性負載（100uF）時，啟動波形平滑，啟動時間約8mS，輸出建立時間約3mS，如圖5所示。
