巧用三極管的死區特性實現DC-DC的短路保護
三極管的輸入輸出特性曲線
大家都知道，三極管的輸入特性是指在集電極和發射極電壓Vce一定的條件下，基極與發射極電壓Vbe和流過基極電流Ib之間的關系曲線，如下圖所示。

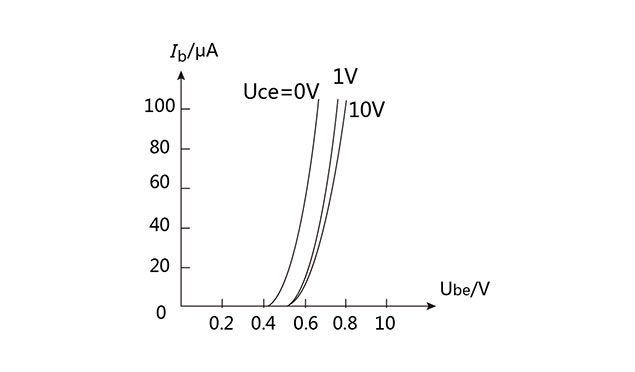

圖1 三極管輸入特性曲線圖
Ib等于0是三極管截止區，即死區。一般硅管的死區電壓為0.6V左右，鍺管的為0.4V左右，在隔離DC-DC的電路中，當輸出出現異常情況，如很大的過流或短路時，為了保護電路，拉低Vb電壓讓其進入死區，電路斷路，起到保護的作用，當電路正常工作，重新拉高Vb電壓，讓三極管正常工作，電源的輸出恢復正常，即實現了DC-DC的自恢復短路保護功能。
三極管作為開關管的工作特性
當三極管工作在截止和飽和區時，三極管是作為開關管使用，在電路中三極管導通，電路處于通路狀態，當三極管截止，電路處于斷路狀態；當然三極管工作時不是完全脫離了某種狀態，即使是作為開關管它也有工作在放大區的時刻，只是時間很短。
致遠電子的微功率電源模塊E_xxS-1W用了兩個NPN三極管作為開關管，充分的使用了三極管的相關特性，模塊體積小，效率高，且?guī)в卸搪繁Ｗo功能。產品的短路功能就是部分利用了三極管的死區，輸出短路，從而拉低Vb電壓三極管停止震蕩，起到保護電路作用。
致遠電子新推出的三代產品E_xxS-1W是在前一代產品ZY_xxRS-1W的基礎上增加功能及優化性能得到，三代產品主要提升的性能如下：
- 增加短路保護功能，這是E_xxS-1W最大的亮點；
- 效率提升五個百分點；
- 容性負載能力更強；
- 輕載效率得到提升。

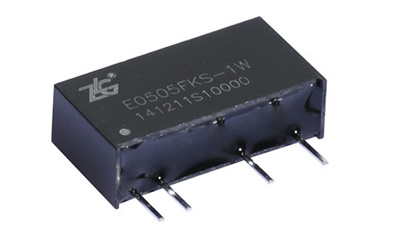

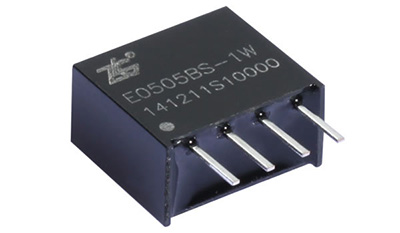

圖2 新一代微功率DC-DC電源模塊
