如何準確測量CAN節點的信號邊沿參數

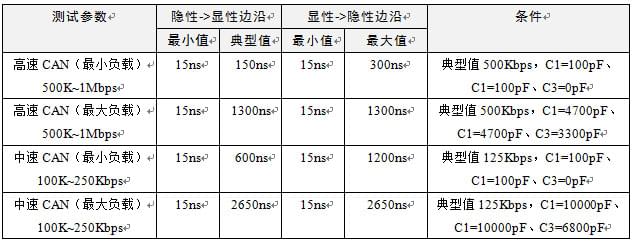

CAN總線設計規范對于CAN節點的信號邊沿各項參數都有著嚴格的規定，如果不符合規范，則在現場組網后容易出現不正常的工作狀態，各節點間出現通信故障。具體要求如表1所示，為測試標準“GMW3122信號邊沿標準”。
所以每個廠家在產品投入使用前，都要進行CAN節點DUT（被測設備）的信號邊沿參數測試。一般是使用GMW3122信號邊沿測試的CAN測試方法，如下描述：

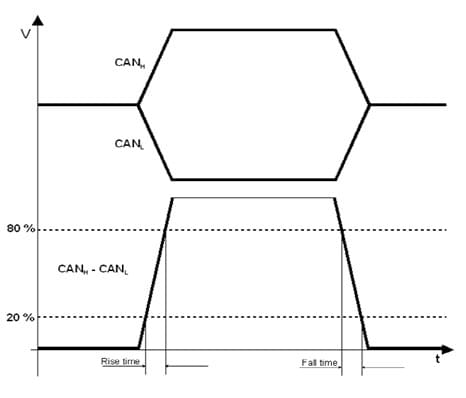

如圖1所示，我們以信號跳變過程的20% ~ 80%定義為該信號的上升時間與下降時間。

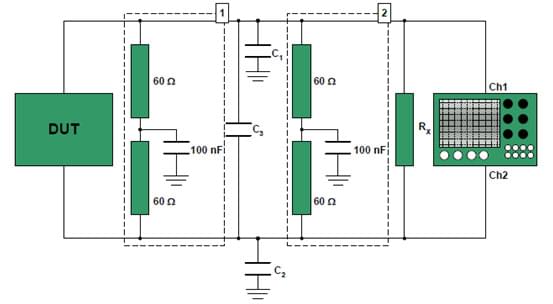

如表1所示電容匹配的條件下，選擇被測DUT的適應條件，如圖2所示，測試接線小于1米，測試被測DUT的信號差分電平Vdiff=VCANH-VCANL的上升時間和下降時間（電壓20%~80%的區間）。
上升時間：從隱性到顯性狀態過渡時間。下降時間：從顯性向隱性狀態過渡時間。進行測量時，每個邊沿至少測量1000次，以確定邊緣上升/下降時間的最小值和最大值。
由此可見，該方法雖然可以測量出CAN節點的上升沿與下降沿，但需要使用示波器進行上千次的人工操作測量，即浪費時間人力，又可能存在測量誤差，且由于樣本數量有限，還不一定能完全反映設備的真實性能。所以為了簡化操作，提高測量結果的準確度，節約人工成本，廣州致遠電子有限公司改進了測試方法，使用CANScope-Pro總線分析儀、CANScope-StressZ擴展板進行全自動的大數據量統計分析測量。
1、測試使用CANScope-Pro與CANScope-StressZ擴展板，DUT上電后，一直發送CAN報文。CANScope不勾選總線應答，其黑色表筆（地）要和DUT的CAN收發器共地。如圖3所示，進行測試連接。

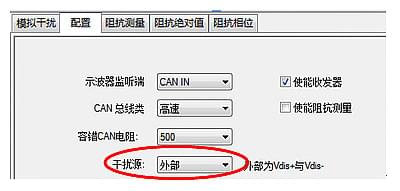

2、如圖4所示，配置干擾源為外部，便于啟用Vdis+和Vdis-的外部輸入接口。注意GND是在Vdis+和Vdis-外部輸入口中間那個接口，用于和CAN收發器的地連接。
3、按表1所示，選擇對應的測試條件進行測試。
將Vdis+和GND、Vdis-和GND間各接入表 1所要求的C1、C2電容，調整CANScope-StressZ的控制面板將CHL調節為表 1所要求的C3電容。然后啟動CANScope-StressZ。

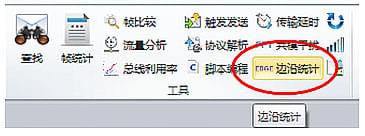

4、將DUT啟動，發送報文，通過CANScope記錄一段時間報文和波形后，點擊CANScope的停止，點擊工具欄中的邊沿統計。如圖5所示。

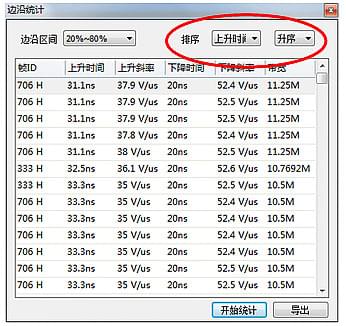

5、點擊邊沿統計，獲得結果，如圖6所示。

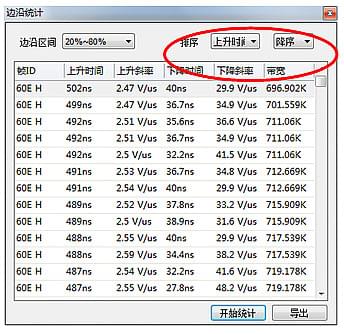

6、點擊排序為上升時間，升序排列中，第一條為上升時間最小值，如圖 6所示，為31.1ns；降序排列中，第一條為上升時間最大值，如圖7所示。同理，可以分析出下降時間的最小值，和最大值。
CANScope總線分析儀廣州致遠電子有限公司研發的一款綜合性的CAN總線開發與測試的專業工具，集海量存儲示波器、網絡分析儀、誤碼率分析儀、協議分析儀及可靠性測試工具于一身，并把各種儀器有機的整合和關聯；重新定義CAN總線的開發測試方法，可對CAN網絡通信正確性、可靠性、合理性進行多角度全方位的評估；幫助用戶快速定位故障節點，解決CAN總線應用的各種問題，是CAN總線開發測試的有效工具。
