如何準確測量CAN節點的Busoff恢復時間？

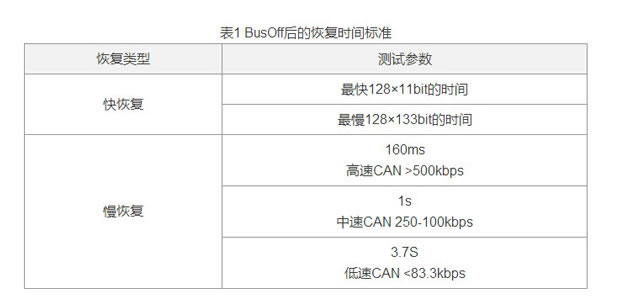

當CAN通信出現故障時，CAN控制器會讓故障節點從主動錯誤狀態進入被動錯誤狀態，甚至進入總線關閉（Busoff）狀態，使故障節點脫離總線的通信，使其不影響正常節點的通信，但該控制方案將導致在系統重新上電之前，進入總線關閉狀態的節點會持續無法與其他節點做數據的交互，如若節點只是暫時的故障，那讓節點實現自恢復的功能，則是更為上乘的控制方法。所以CAN總線設計規范對于CAN節點的Busoff自恢復方式做了嚴格的規定，充分考慮了偶發故障與持續故障的處理。具體規范如表 1所示，為測試標準“GMW14242 BusOff后的恢復時間”。目前多家整車廠對其系統供應商的設備也都提出了相應的Busoff后恢復時間的控制策略要求。
所以每個廠家在產品投入使用前，都要進行CAN節點DUT（被測設備）Busoff后的恢復時間測試。但由于測試中要實施對通信信號的干擾，并判斷節點是否已進入Busoff狀態，然后才能去測量其恢復的時間，即使是使用示波器去觀察信號，也很難做出準確的測量。為了解決該問題，廣州致遠電子股份有限公司改進了測試方法，使用CANScope-Pro總線分析儀、CANScope-StressZ擴展板進行全自動測試操作，在完成操作后，使用其瞬態流量分析插件，即可準備判斷測量CAN節點在Busoff后的自恢復時間。
試驗原理：由測試設備觸發DUT發送報文，然后制造干擾（CANH對地短路、破壞幀內容等），導致DUT的報文發送失敗，在導致連續32次發送失敗后，DUT即進入BusOff狀態。測量到下一次DUT發送報文的時間間隔即為BusOff后的恢復時間。

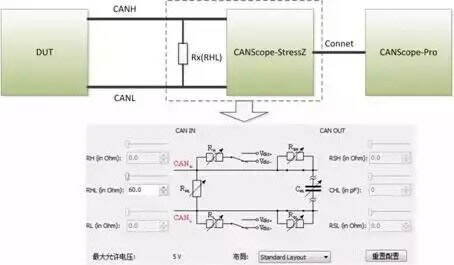

1. 本測試使用CANScope-Pro和CANScope-StressZ。需要DUT上電后，初始化控制器后，發送CAN報文或者通過CANScope觸發DUT發送報文。CANScope勾選總線應答。如圖 1所示，進行測試連接。使能CANScope-StressZ的RHL為60歐。
2. 啟動CANScope-Pro，將RHL調節為60歐，設置好和被測DUT相同的波特率，點擊開啟?？刂艱UT能發出各種預期的報文，并且能被CANScope-Pro收到。

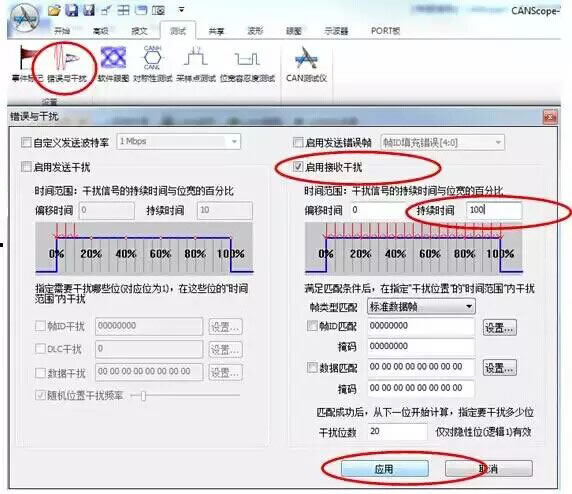

3. 打開CANScope-Pro的“錯誤與干擾”，將“接受干擾”使能，并且將“持續時間”改為100，點擊“應用”。如圖 2所示。此時即可實現較高的干擾強度，保證每一個DUT發出的報文都可以被干擾。

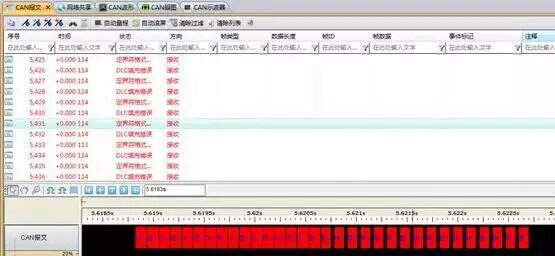

4. 干擾一段時間后，點擊報文界面的“停止”。打開CANScope-Pro的“流量分析”，找到某一個連續32個干擾結果，如圖3所示。
然后將流量分析界面縮小，測量兩個干擾團之間的時間間隔，即為BusOff后的恢復時間。如圖 4所示為70.7915ms。
