如何進行CAN通信設備的批量老化測試
1 . 什么是老化測試

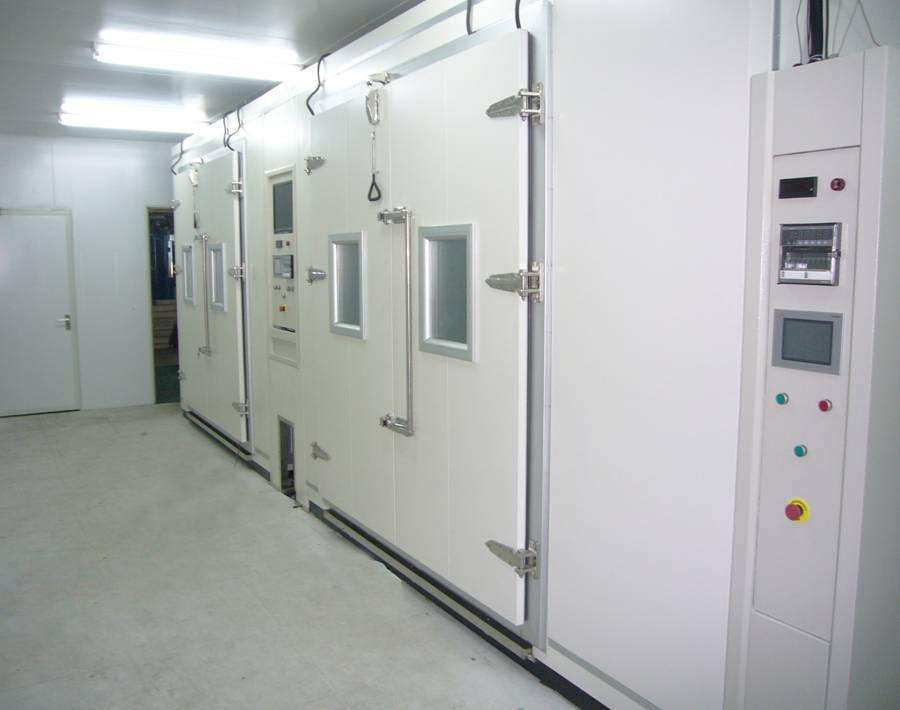

老化測試是將產品置于實際使用環境中評測其使用壽命、穩定性等指標的一種測試方式。比如對塑膠材料制品，常使用光照老化、濕熱老化、熱風老化。對于電子設備的老化測試，除了以上材料老化測試還經常需要上電測試，以此來考驗產品的穩定性。老化測試通常在專用的老化室中進行。
2 .CAN通訊設備老化測試

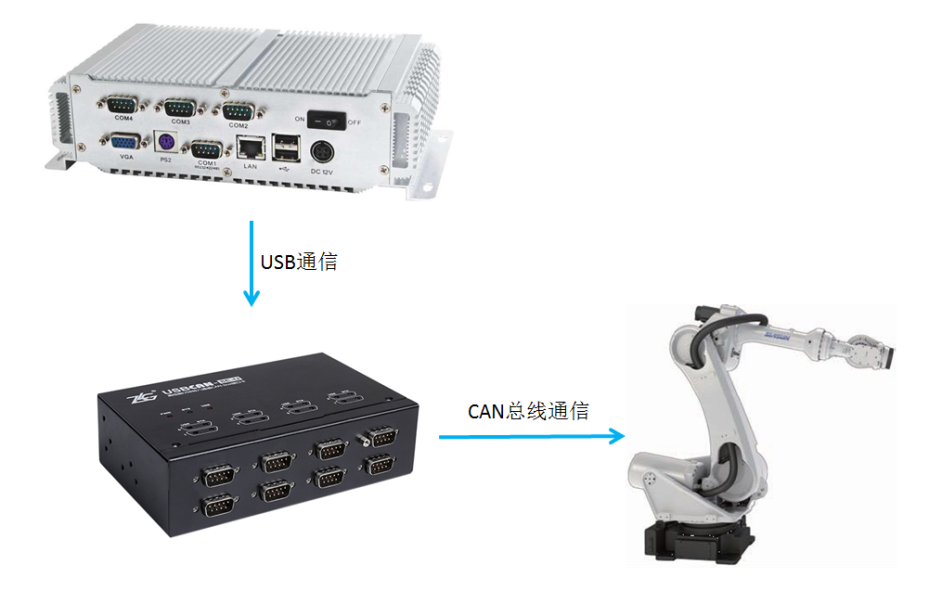

對于CAN通信設備的老化測試，主要是功能性老化測試。以伺服機器人為例，老化測試就是外部控制單元不停的發送控制指令，使機器不間歇工作以評測伺服系統的響應狀態及可靠性。這里說的外部控制單元常常是一臺測試工裝，包含一套工控機系統及必要的機械結構件。
3 .批量測試的方案
時間同步性一直是CAN通訊測試的難點。若CAN指令發送時間及發送周期由工控機決定，則指令從工控機到CAN卡再到被測設備會有5ms以上的時間誤差。如何解決這個問題呢？可使用CAN卡的底層定時器?？刂泼钕扔晒た貦C(jī)批量發送到CAN接口卡并本地保存，CAN卡再按照?qǐng)?bào)文順序及配置好的發送規則周期性發送在，這樣可以保證時間精度在1ms以內。USBCAN-8E-U的該功能可以在提供的函數庫中直接調用，如圖3。（古茂兢給的時間是1ms，KVASER數據為100us）
脫機發送是降低測試成本的重要手段。一般來說，老化測試總是大規模、批量型進行，這也就意味著一個老化實驗室要配備足夠量的工控機。USBCAN-8E-U可以8個CAN口同時獨立工作，且可在配置完成后脫離PC獨立工作，從而大大降低電腦的開銷。
4 .總結

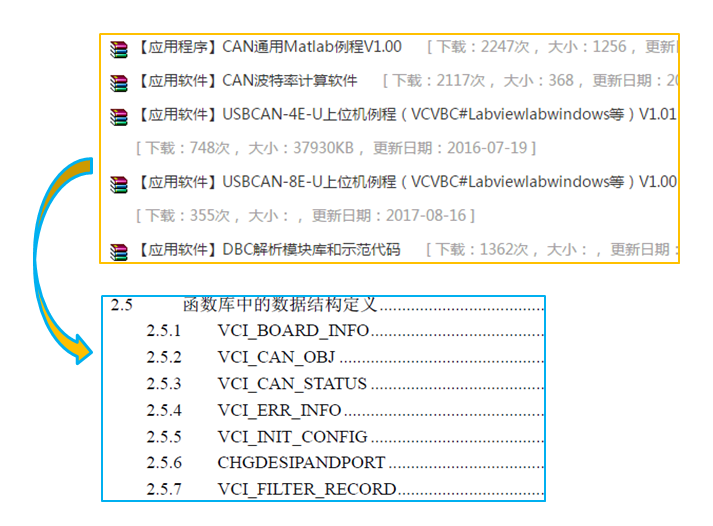

致遠電子USBCAN-E-U、USBCAN-2E-U、USBCAN-4E-U、USBCAN-8E-U均支持底層精確計時，USBCAN-8E-U更是擁有多達8路獨立CAN通信接口，因此特別適合于大數量、分布式的CAN設備老化測試。豐富的接口及函數庫資源可快速用于產品可發及測試，隔離模塊絕緣電壓DC2500V，靜電等級接觸放電達±8KV，極大程度提高了CAN接口卡工作安全系數，保證測試安全。
