亥姆霍茲線圈新一代供電電源解決方案
亥姆霍茲線圈（Helmholtz coil）是由一對完全相同的圓形導體線圈組成，產生大體積的均勻磁場，可組合一維、二維與三維標準直流或交流磁場，模擬生物磁場、地磁環境與電磁干擾試驗等，廣泛應用于醫療、電子、材料等領域，如醫療應用中膠囊內鏡機器人。
亥姆霍茲線圈由一對彼此平行且同軸的圓形連通線圈組成，兩線圈間距與圓線圈半徑相同，使兩線圈內通過方向一致且大小相同的電流，其公共軸中點附近將產生較廣的均勻磁場。在一維磁場的基礎上，我們還可以進行二維、三維組合磁場的疊加，可提供交流磁場或直流磁場，并且電流和磁場具有非常穩定的線性關系。
亥姆霍茲線圈一維電磁場
亥姆霍茲線圈產生穩定的磁場，就必須提供穩定的交流（直流）源輸入。亥姆霍茲線圈產生交流低頻磁場，其主流交流供電規格--電壓：0~200Vac/頻率：0.1~5000Hz。通常采用【信號發生器+放大器】組合作為亥姆霍茲線圈供電電源。信號發生器主要調節電壓頻率與相位角等參數，放大器主要對信號發生器信號功率放大輸出，驅動亥姆霍茲線圈運行?！拘盘?hào)發生器+放大器】組合亥姆霍茲線圈供電電源也存在明顯不足——體積大、接線復雜、成本高等，尤其是三維亥姆霍茲交流磁場的供電電源。
新一代高性能PSA系列可編程交流電源，延續【信號發生器+放大器】組合的電源優點，并且具備三相獨立輸出、多種輸出模式、寬范圍電壓與頻率輸出（交流電壓：0~400Vac、輸出頻率：0.1~5000Hz）、高精度電壓與頻率控制（控制精度高達0.01Hz）、良好用戶操作體驗等優勢，是亥姆霍茲線圈優質供電電源。同等輸出配置條件下，PSA系列可編程交流電源的供電方案現場配線更簡單、占地空間更小、操作控制更便利、成本更低，是亥姆霍茲線圈全新供電解決方案。

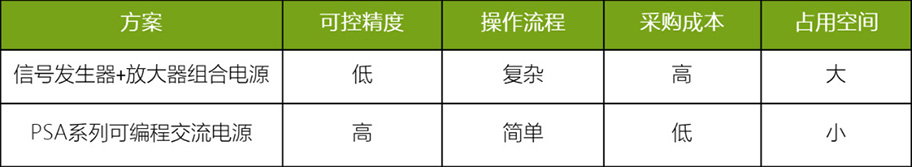

亥姆霍茲線圈供電方案對比表

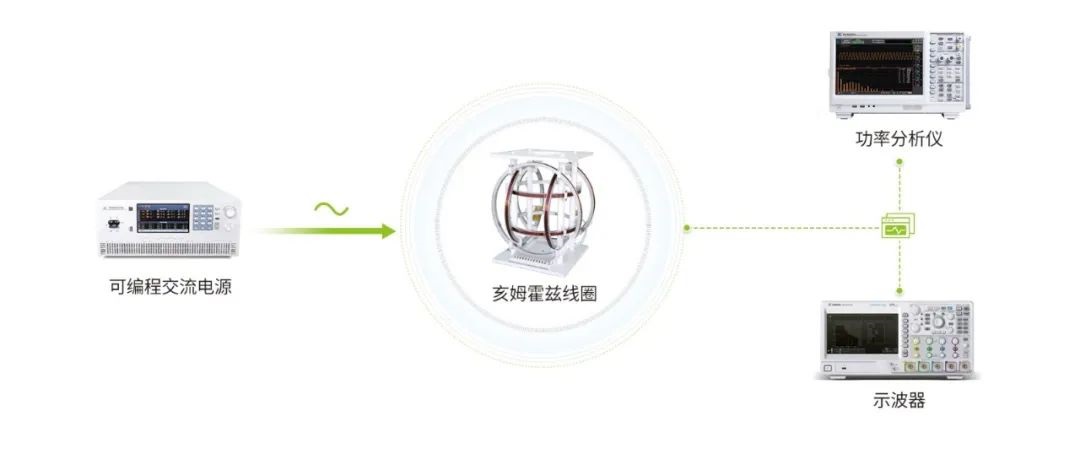

亥姆霍茲線圈全新供電解決方案

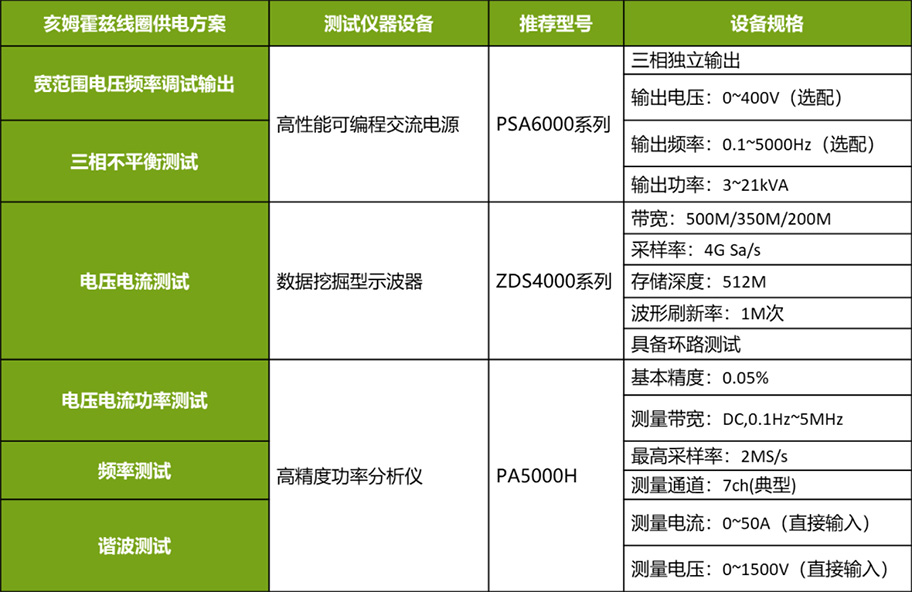

亥姆霍茲線圈全新供電解決方案的設備與項目
