電氣電子產品CE認證必測項目
電網電力設備故障（如短路）、突增或突降負荷等會引起居民與商業電網出現電壓暫降與短時中斷，在某些情況下，會出現兩次或更多次連續的暫降或中斷。連接到電網的負荷連續變化也會引起電網電壓變化。電壓暫降、短時中斷與電壓變化均可能會影響電氣電子設備正常運行，甚至會引起嚴重損壞。為此國際電工標準化機構（簡稱IEC）建立一種評價電氣電子產品在經受電壓暫降、短時中斷和電壓變化的抗干擾度的通用準則---- IEC61000-4-11標準（同等于國標GB/T17626.11）。
ZLG PSA系列可編程交流電源具有高精度、寬范圍輸出的電網模擬輸出設備，集成豐富的前沿應用解決方案(包括IEC61000-4-11標準測試應用)，為電氣電子產品進行電壓暫降、短時中斷和電壓變化等項目測試驗證提供正?；虍惓９╇姽r，輕松應對測試驗證的挑戰。結合IEC61000-4-11標準要求簡要介紹測試驗證項目。
電網電壓突然下降到低于規定的閾值（如從220V下降至88V），經歷一段短暫的間隔后恢復到正常電壓值。

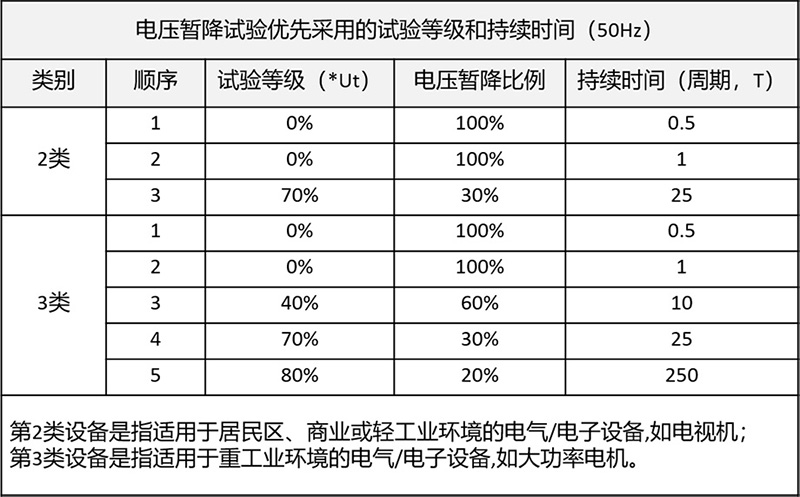

圖1 電壓暫降標準

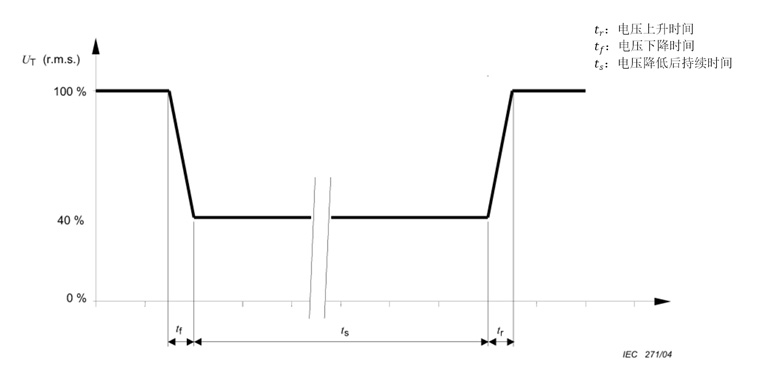

圖2 電壓暫降----40%電壓暫降均方根值示意圖

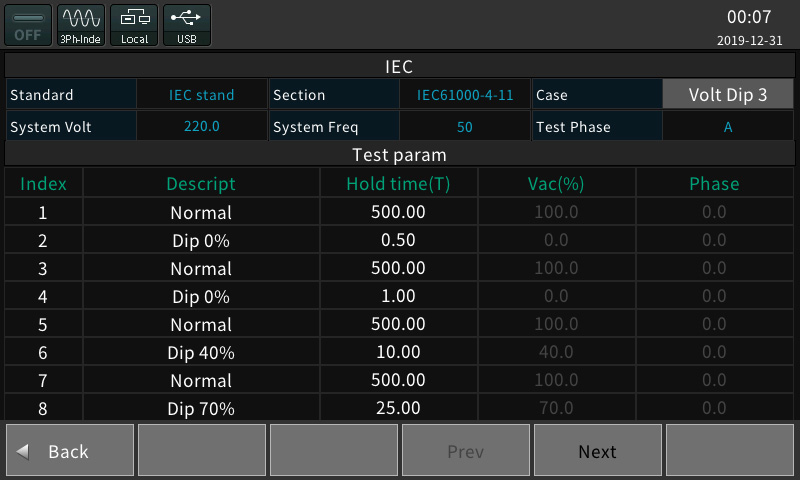

圖3 PSA可編程交流電源的電壓暫降測試的設置界面

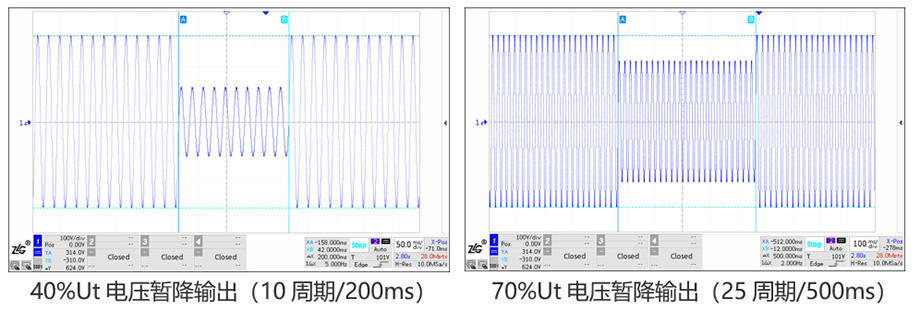

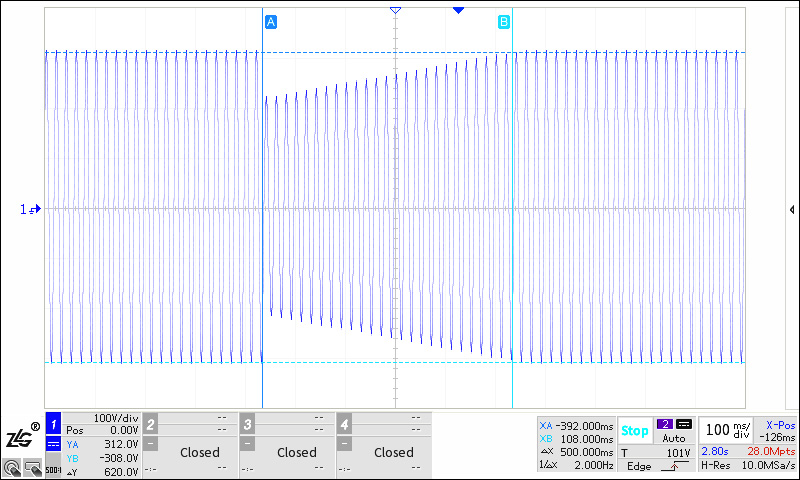

圖4 標準實測圖
電網電壓突然下降到低于規定的中斷閾值以下（如從220V下降至0V），經歷一段短暫的間隔后恢復到正常電壓值。

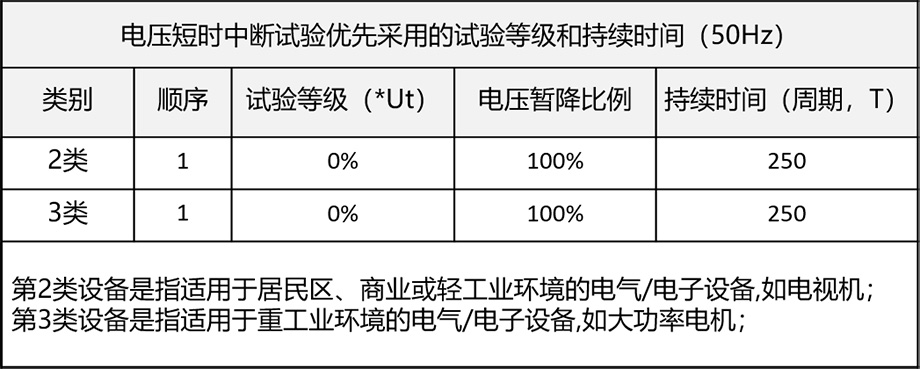

圖5 電壓短時中斷標準

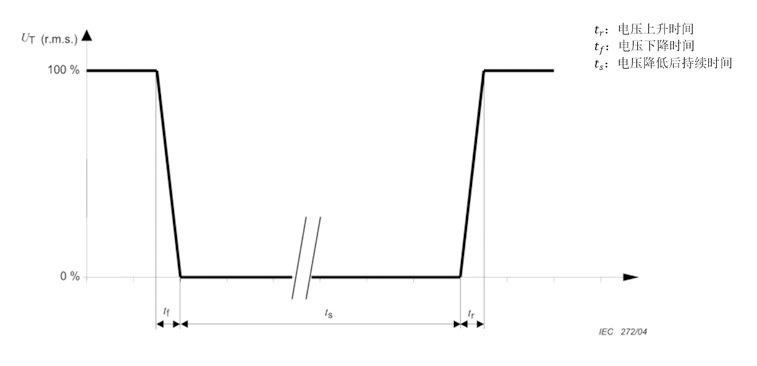

圖6 電壓短時中斷示意圖

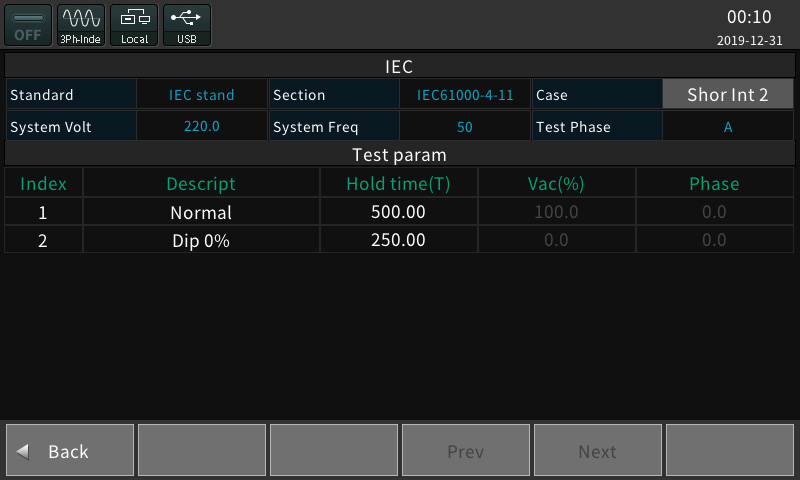

圖7 PSA可編程交流電源的電壓短時中斷測試的設置界面

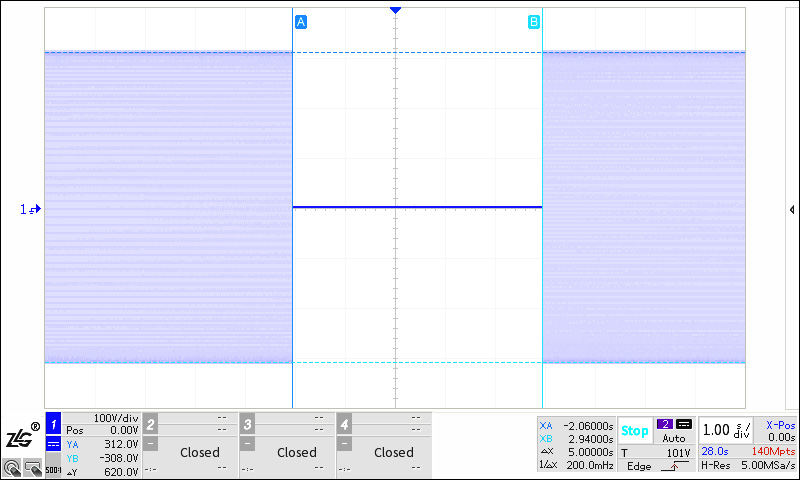

圖8 0%Ut電壓短時中斷輸出（250周期/5s）
電網電壓突然升高或下降于額定電壓（（如從220V下降至210V）），經歷持續變化后恢復到額定電壓。
圖9 短期供電電壓變化標準

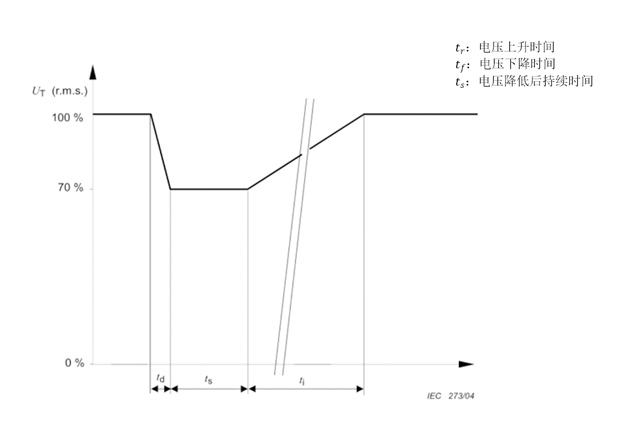

圖10 電壓變化示意圖

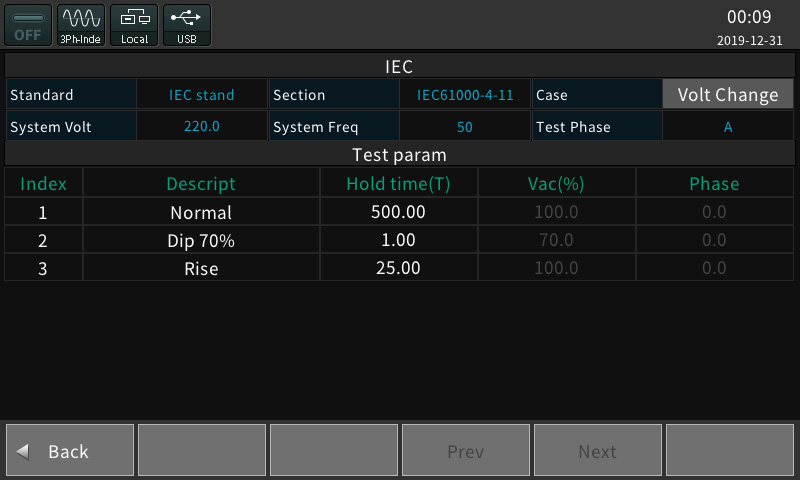

圖11 PSA可編程交流電源的電壓變化測試的設置界面
圖12 70%Ut電壓變化輸出（25周期/500ms）
