如何選擇一款合適的電源！
電源產品分門別類十分復雜，日常使用時，首先需要根據產品供電類型，判別需要的是交流電源還是直流電源。需要注意的是，一般市面上的直流源大部分都是只能輸出直流，而部分性能較好的交流源不僅能輸出交流信號，也能輸出直流、交直流疊加信號。例如致遠電子PSA6000系列交流源，就支持交流、直流、交直流三種模式輸出。

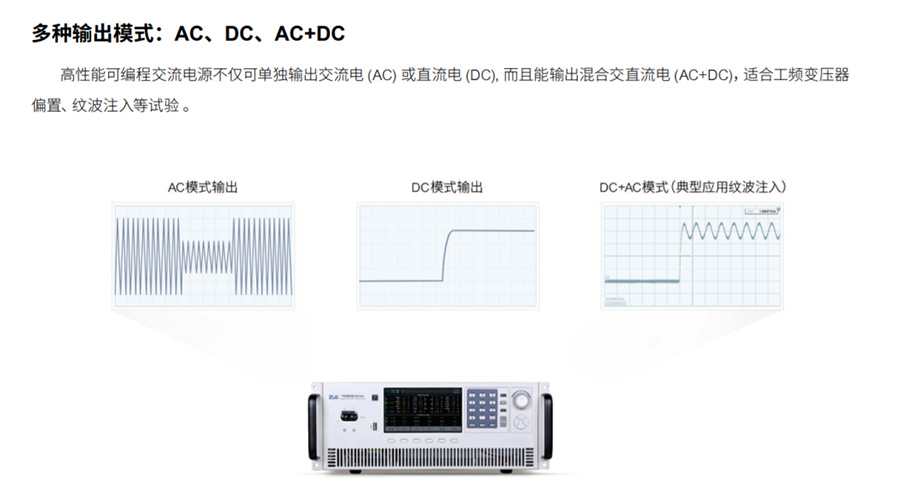

圖1 PSA系列交流電源交直流輸出模式
P=U×I，電壓、電流、功率三者的關系基本大家都比較熟悉。當功率可調節時，電壓、電流二者只能選擇固定其中一個，如果電源實現的是穩定的電壓輸出，那么電流就會隨之改變，如果需要獲取穩定的電流信號，那么電壓就會改變?？色@取穩定電壓輸出的電源，就是電壓源，獲取穩定電流輸出的，就是電流源。所以根據產品驅動信號是電壓還是電流的區別，需要選擇對應的電壓源、或者電流源。例如PSA6000就是一款電壓源。不過實際使用時，電壓源也可以通過限制功率的手段，來實現恒流，這種穩流方式一般也稱為限流。
電源最常規的參數莫過于功率，日常選型最多見的便是需要一臺幾kW的電源，其實這只是一個粗略的參數，若只根據功率選擇電源，很容易出現選擇失誤的情況。
如下圖，電源參數表中，一般功率欄都會標注VA而非W，VA是視在功率，W則是有功功率，電源輸出功率需要和負載相匹配，若是純阻性負載，功率因數為1，此時視在功率和有功功率相等，但一般使用時，功率因數很多情況不是1，此時視在功率就會大于有功功率。比如1kW的負載，若使用1kVA的電源，很有可能出現負載帶不動的情況，一般如果不清楚功率因數的情況下，建議電源功率要選擇比負載功率大一個檔次，以保證能夠帶的起來。
圖2 PSA系列電源部分功率等級示意圖
除了功率之外，還需要關注電源的輸出電壓、電流、峰值電流的可輸出范圍。很多時候我們過多關注電源的功率忽略了電壓電流的范圍，造成電源功率雖然滿足，但是輸出電壓或者電流大小不滿足，例如2kVA的PSA6002可編程交流電源，電壓電流范圍可選配到200V，20A和400V，10A兩種范圍組合，適應于絕大多數測試環節。
此外，還需要注意峰值電流參數，許多設備在啟動時，會出現較大峰值電流，若輸出電源無法達到，則會導致啟動失敗，所以峰值電流也是非常重要的參數。

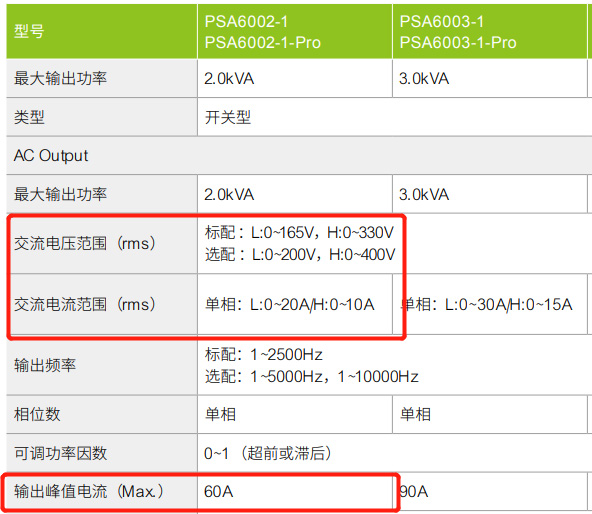

圖3 PSA6002電源部分參數
在使用電源時，為了提高產品的可靠性，通常會模擬多種供電環境下的影響，這就要求電源具備多種高級功能。
PSA系列高性能可編程交流電源可設定輸出電壓初始相位角與結束相位角，調節范圍0~359°，調節最小分辨率1°，典型應用是將初始/ 結束相位角設置為90°或270°，驗證電子設備開機最大啟動峰值電流和關斷后電壓下降至安全電壓的時間。

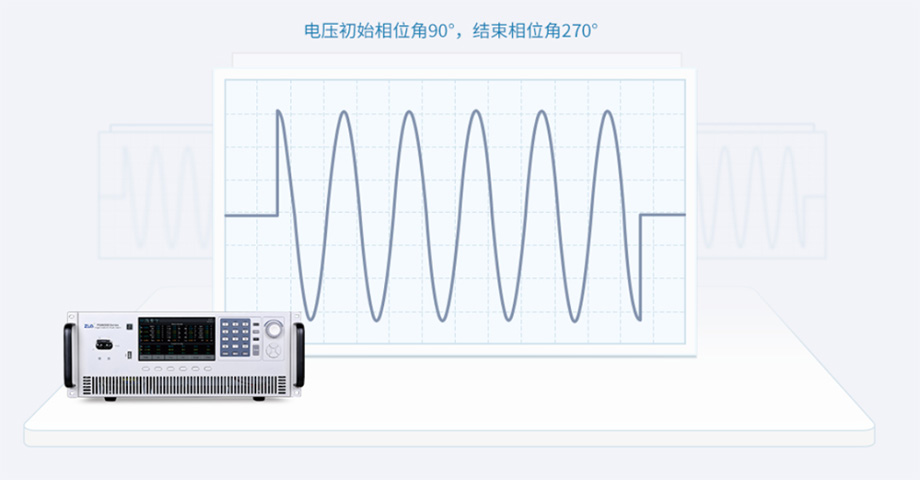

圖4 可調初始/結束相位角示意圖
高性能可編程交流電源集成List、Step、sim(線路)仿真等功能，可模擬電壓突升突降、中斷等多種類型電網電壓波動輸出，為電子產品性能和功能的驗證提供多種類型的電源輸入，以驗證待測物對電網波動的抗擾能力。
圖5 電網電壓波動仿真輸出示意圖
高性能可編程交流電源能夠生成諧波抗擾度測試所需的電壓波形，通過前面板顯示屏或電腦監控軟件，用戶可編輯高達50次諧波，自定義各次諧波幅值，生產輸出特定諧波。

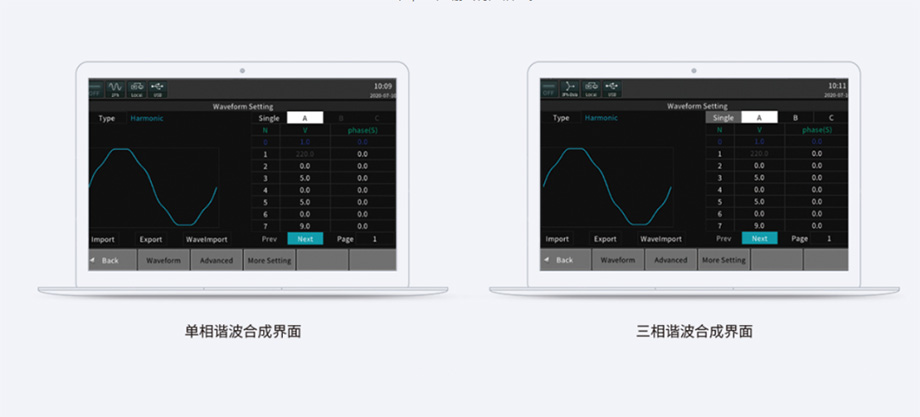

圖6 諧波合成和分析示意圖
PSA系列高性能可編程交流電源集成多種功能，功率等級覆蓋1kVA-21.6kVA，廣泛應用于電力電子、新能源等眾多行業，并提供專業的服務與指導，產生的價值遠遠超出于產品本身，未來我們將拓展更多功能以及產品滿足不同需求，期待能與各位工程師共同探討，助力行業發展！
