特點優勢
-
支持126個從站節點
-
支持10K~1M波特率設置
-
支持128組RPDO報文和128組TPDO報文
-
支持SDO配置，靈活配置從站節點字典
-
支持byte、bit操作模式，靈活映射數據到EtherCAT網絡
EtherCAT轉CANopen主協議轉換器

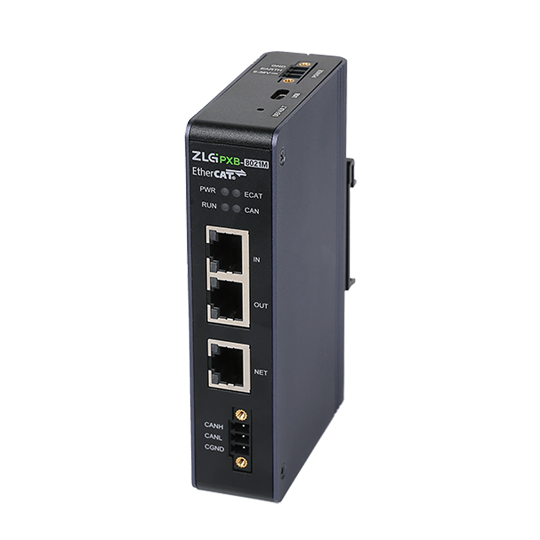

PXB-8021M
PXB-8021M產品是致遠電子推出的EtherCAT轉CANopen主的協議轉換器。該協議轉換器提供簡單好用的上位機配置工具，僅需一連一配，輕松實現CANopen網絡到EtherCAT網絡間的無縫轉換。

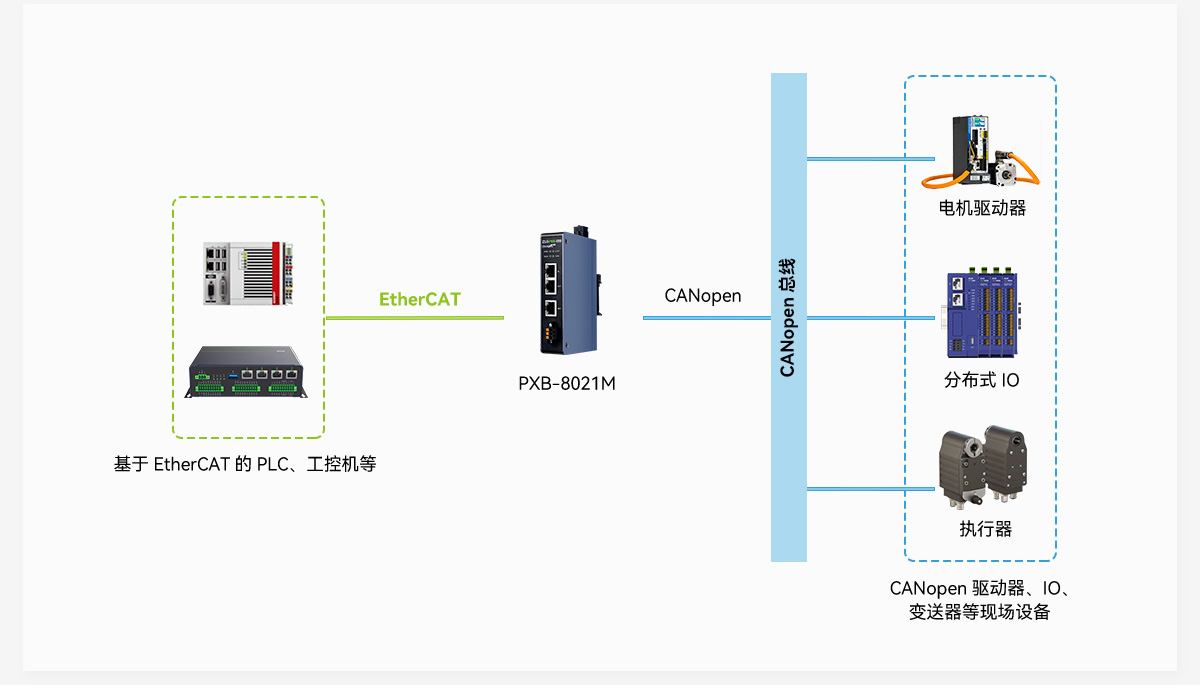

代表案例圖
電機控制領域?qū)ANopen從站設備接入EtherCAT主站控制系統
規格參數
| 輸入電壓： | 9 ~ 36VDC，150mA @ 12VDC |
| 電源保護： | 防反接保護、短路保護 |
| 自動重啟觸發器： | 內置獨立 WDT（看門狗定時器） |
| CAN隔離： | 數字隔離、電源隔離 |
| CAN FD波特率： | 40k~5Mbps，支持CAN FD加速 |
| 終端電阻： | 內置120?（可使用上位機軟件進行配置） |
| 外殼材質： | 金屬+塑膠 |
| 尺寸： | 125.00mm×76.00mm×28.00mm（裸機） |
| 安裝方式： | 標準35mm DIN導軌 |
| 工作溫度： | -40 至 85°C（-40 至 185°F） |
| 存儲溫度： | （含包裝） -40 至 85°C（-40 至 185°F） |
| 相對濕度： | 5 至 95%（非冷凝） |
| EMI： | EN55032，CLASS A |
| EMC IEC/EN 61000-4-2 ESD： | 接觸：4.0 kV；空氣：8.0 kV |
| IEC/EN 61000-4-4 EFT： | 電源：1.0 kV；信號：0.5 kV |
| IEC/EN 61000-4-5 Surge： | 電源：1.0 kV；信號：0.5 kV |
| IEC/EN 61000-4-6 CS（150 kHz 至 80 MHz）： | 電源：3 V/m；信號：3 V/m |
資料下載
- 【用戶手冊】PXB-80xx系列協議轉換器 V1.00（中文）下載次數：888次 文件大小：3.52MB 更新日期：2025-01-14
- 【用戶手冊】PXB-80xx系列協議轉換器 V1.00（英文）下載次數：3次 文件大?。?.43MB 更新日期：2025-01-14
- 【認證證書】PXB-80XX系列產品CE證書下載次數：5次 文件大小：340KB 更新日期：2025-01-14
- 【應用軟件】配置軟件AWPX Tools V0.8.15下載次數：810次 文件大小：88.2MB 更新日期：2024-06-03
- 【應用軟件】PXB-8021M協議轉換器XML文件下載次數：31次 文件大?。?5KB 更新日期：2024-05-28
- 【應用筆記】PXB-8021M快速入門指南 V1.0.1下載次數：56次 文件大?。?.41MB 更新日期：2024-07-30
- 【開發資料】PXB-80xx系列協議轉換器六視圖下載次數：83次 文件大小：166KB 更新日期：2024-03-21
- 【開發資料】PXB-80xx系列協議轉換器3D模型下載次數：44次 文件大?。?.49MB 更新日期：2024-03-21
