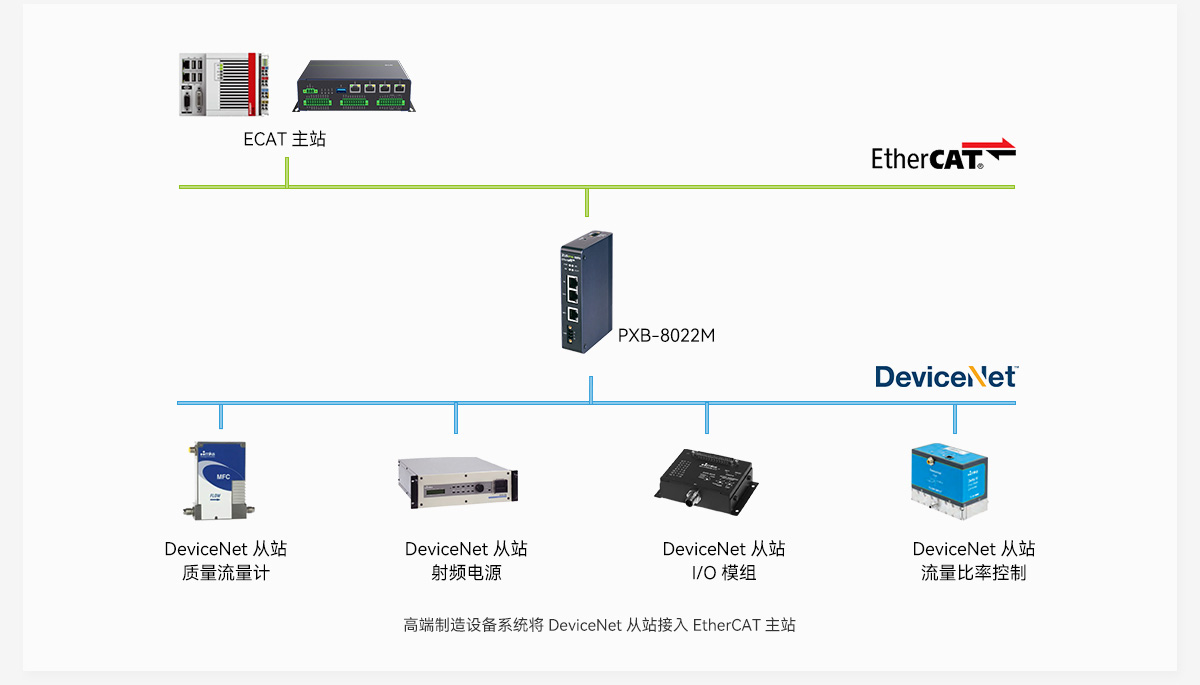

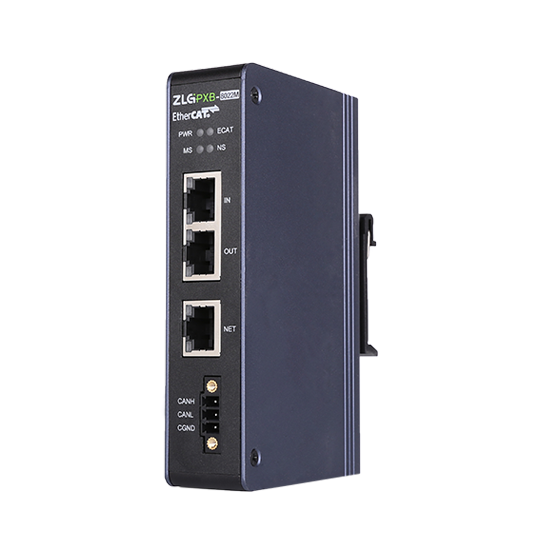

PXB-8022M產品是致遠電子推出的EtherCAT轉DeviceNet主的工業現場總線協議轉換器，設備提供簡單好用的上位機配置工具，僅需一連一配，輕松實現DeviceNet設備接入EtherCAT主控系統。
PXB-8022M作為標準DevicetNet主站，最大可接入63個標準的DevicetNet從站
DeviceNet通信速率支持125K、250K、500K
支持輪詢、位選通、狀態改變和周期四種I/O連接類型
每種I/O連接類型方式最大支持64字節輸入輸出緩存
支持配置每個DevicetNet從站的數據更新周期
支持以位、字節等方式相互轉換EtherCAT數據與DeviceNet數據
| 輸入電壓： | 9 ~ 36VDC，150mA @ 12VDC |
| 電源保護： | 防反接保護、短路保護 |
| 自動重啟觸發器： | 內置獨立 WDT（看門狗定時器） |
| CAN隔離： | 數字隔離、電源隔離 |
| CAN FD波特率： | 40k~5Mbps，支持CAN FD加速 |
| 終端電阻： | 內置120?（可使用上位機軟件進行配置） |
| 外殼材質： | 金屬 |
| 尺寸： | 125.00mm×76.00mm×28.00mm（裸機） |
| 安裝方式： | 標準35mm DIN導軌 |
| 工作溫度： | -40 至 85°C（-40 至 185°F） |
| 存儲溫度： | （含包裝） -40 至 85°C（-40 至 185°F） |
| 相對濕度： | 5 至 95%（非冷凝） |
| EMI： | EN55032，CLASS A |
| EMC IEC/EN 61000-4-2 ESD： | 接觸：4.0 kV；空氣：8.0 kV |
| IEC/EN 61000-4-4 EFT： | 電源：1.0 kV；信號：0.5 kV |
| IEC/EN 61000-4-5 Surge： | 電源：1.0 kV；信號：0.5 kV |
| IEC/EN 61000-4-6 CS（150 kHz 至 80 MHz）： | 電源：3 V/m；信號：3 V/m |
