新能源領域中的RS-485總線該如何保護呢？
“碳中和”是今年飽受熱議的話題，而實現“碳中和”的關鍵元素之一就是大力發展新能源。在未來我國生態文明建設中，新能源中許多細分行業都會對“碳中和”做出卓越貢獻。比如，光伏發電、風力發電、逆變儲能等一系列產業將迎來蓬勃發展。 伴隨著國家相關政策的出臺，新能源產業鏈會更加健全，體系更加完善，為相關企業帶來越來越多的便利之處。對此，致遠電子針對新能源中的RS-485總線推出了相應的產品以及相關解決方案。 本文將重點介紹RS-485相關的總線保護電路方案。
1、常用RS-485保護電路

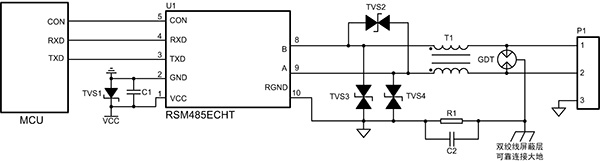

如圖 1所示的保護電路，氣體放電管將接口處的大部分浪涌電流泄放，共模電感濾除共模信號的干擾，TVS進一步降低氣體放電管后的殘壓，從而保護后級電路。RSM485ECHT模塊應用圖 1所示保護電路可以達到接觸靜電±8kV，共模浪涌±4kV，差模浪涌±2kV，滿足大部分工業現場對RS-485節點靜電和浪涌等級的要求。
圖 1所示保護電路雖然保護能力較強，但其結電容較大， A-RGND或B-RGND結電容為2.5nF左右，當總線上有較多節點均使用圖 1保護電路進行組網時，總線的電容量較大，信號反射以及信號邊沿趨于平緩使信號質量變差，甚至會導致通信異常。
2、總線電容導致的信號反射問題
當信號在通信線上傳輸，到達RS-485節點上的保護電路時，保護電路的結電容使信號受到的瞬時阻抗發生變化，一部分信號將被反射，另一部分發生失真并繼續傳播下去。

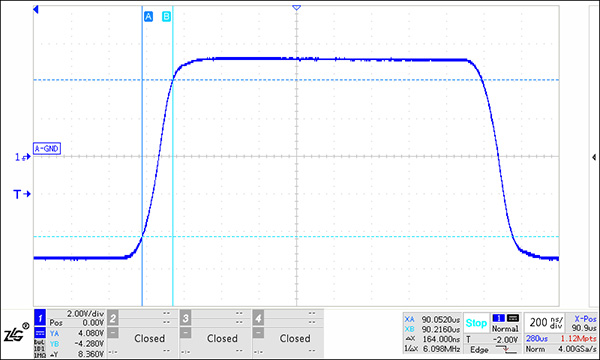

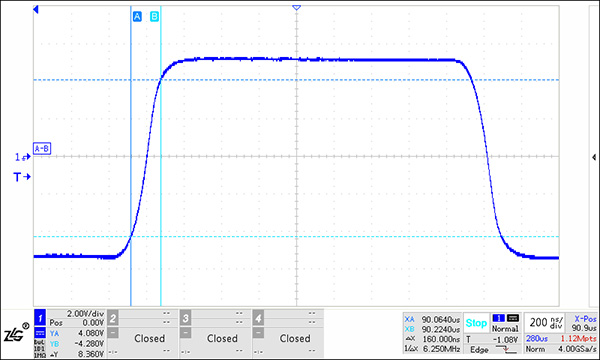

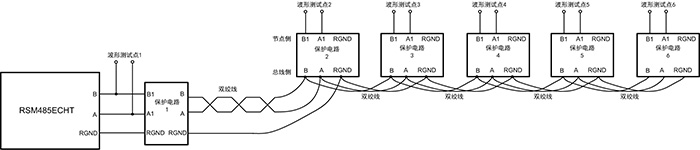

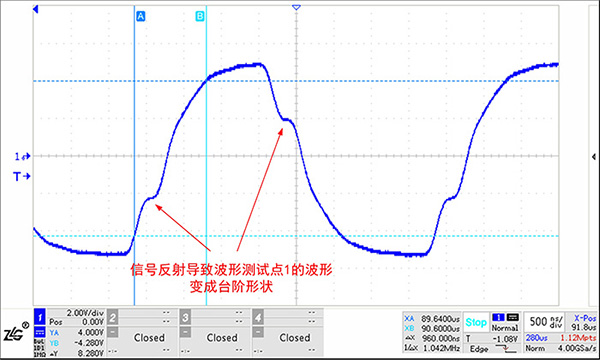

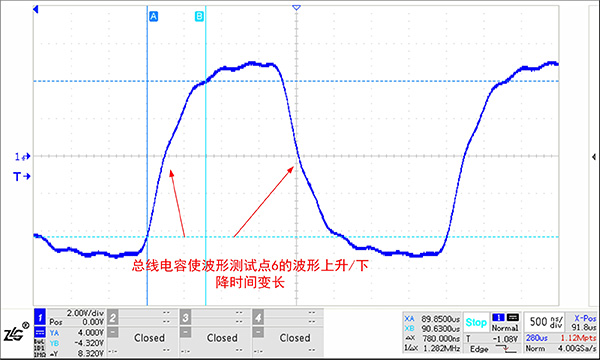

圖 2所示為RSM485ECHT單節點發送波形，圖 3為RS-485總線接6個保護電路的示意圖，每個節點之間的距離在30cm左右，使用雙絞線手拉手連接，圖 4和圖 5分別為在總線上接6個圖 1所示電路的波形測試點1和波形測試點6（圖 3中標注的位置）的波形，波形的上升/下降時間變長，并且波形測試點1波形變成了臺階形狀。

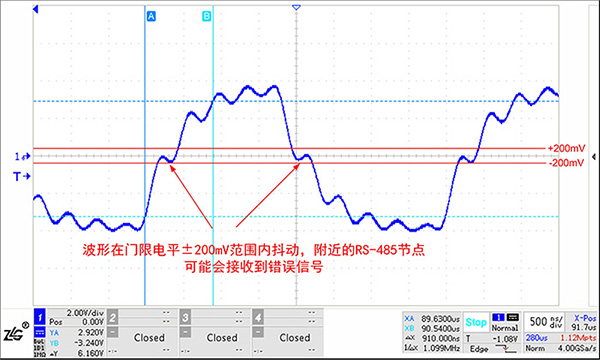

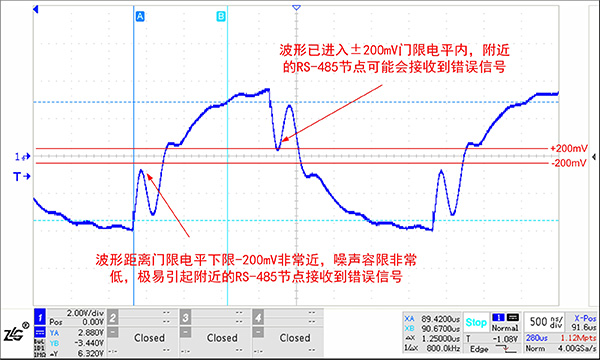

RSM485ECHT的RS-485接口驅動能力較強，如下為使用相同測試條件測試市場上常用的RS-485收發器芯片測試波形，可以看出其波形已被嚴重干擾，且反射波形已到達RS-485芯片門限電平附近，有可能引起通信異常。因此在實際應用中應選擇驅動能力較強的收發器。

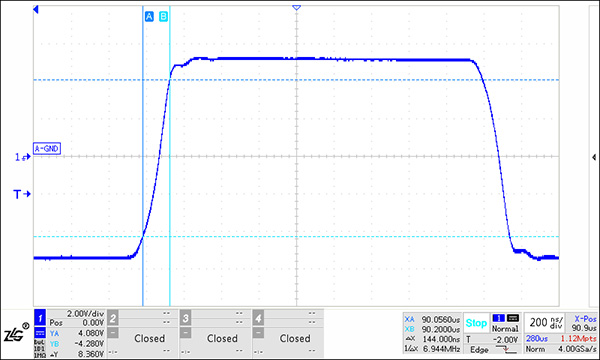

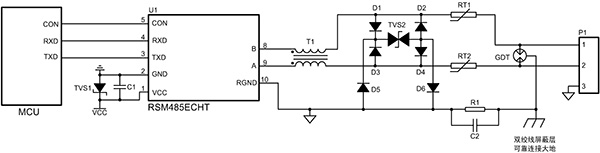

當通信節點數較多，可以使用如圖 8所示保護電路，其A-RGND或B-RGND的結電容僅為20pF，雖然TVS結電容較大，但普通二極管結電容非常小，TVS與普通二極管的結電容為串聯關系，因此可以減小保護電路的結電容。使用圖 8進行圖 3所示的組網，測試點1的波形如圖 9所示，測試點6波形如圖 10所示，波形基本未發生變化。
總線上掛載的保護電路會使信號受到的瞬時阻抗發生變化，導致信號反射，當總線上的節點數較多，總線的電容量較大，會對總線波形造成干擾，影響通信信號質量，因此為減小保護電路對總線通信的影響，在實際應用可以選擇驅動能力較強的收發器，并且保護電路若使用圖 1所示保護電路，應選擇低結電容TVS，也可選擇使用如圖 8所示的低結電容保護電路。

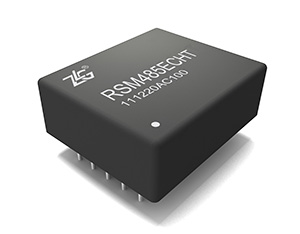

致遠電子作為國內總線隔離領導品牌，經過二十年的技術積累，面向新能源以及工業領域的RSM系列隔離收發器。RSM系列產品能有效解決總線干擾、通信異常等問題。與傳統的設計相比， RSM系列產品內置完整的隔離DC-DC電路、信號隔離電路、RS-485總線收發電路以及總線防護電路，具備高集成度與可靠性，能夠有效幫助用戶提升總線通信防護等級。
- 波特率支持：500Kbps，115.2Kbps，9.6Kbps等
- 節點數量：256個、128個、32個等
- 通道數量：單路、雙路、四路等
- 工作溫度：-40~85℃或-40~105℃
- 隔離電壓：2500VDC或3500VDC
- Mini小體積或標準模塊化封裝
- 外殼及灌封材料符合UL94 V-0標準
- 具有低電磁輻射和高抗電磁干擾性
